Brötje Heizungssystemmanager ISR HSM-M, mit 2. Mischerregelung

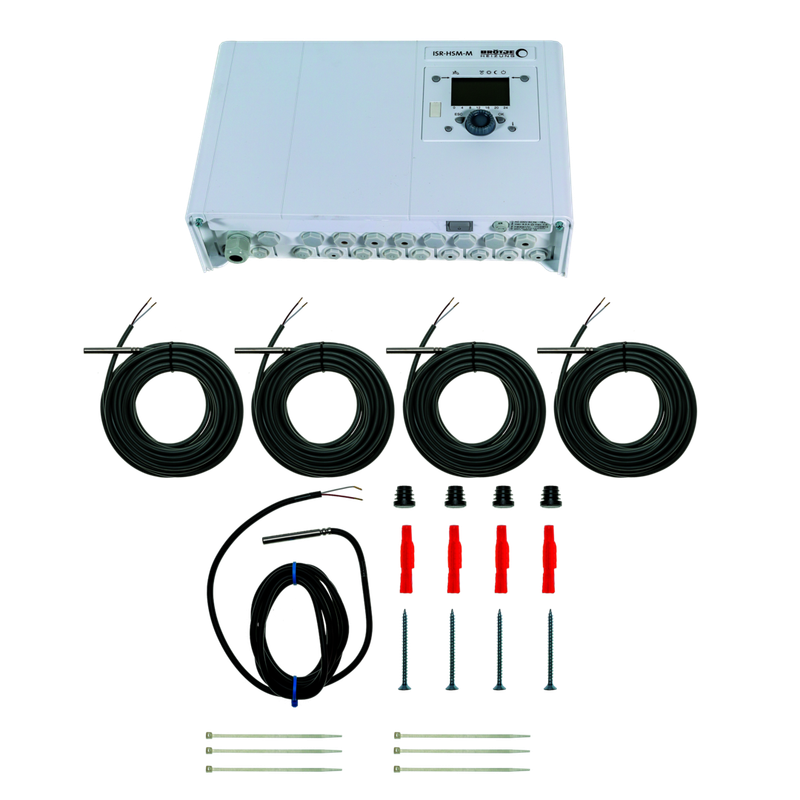

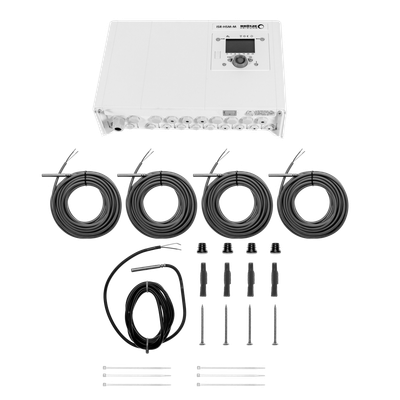

Brötje Heizungssystemmanager ISR HSM-M mit 2. Mischerregelung Der Heizungssystemmanager mit 2. Mischer ”ISR HSM-M“ ist ein witterungsgeführter Heizungssystemmanager mit Display und menugeführter Klartextanzeige. Er besitzt 5 Wochen- programme für verschiedene Funktionen, eine Kesselfunktion und Kaskadenregelung. Der Heizungssystemmanager kann mit LPB-Bus-fähigen ISR-Plus-Regelungen verbunden werden und kommunizieren. Anlieferung fertig verdrahtet mit Sicherung und Netzschalter im Gehäuse fur den Wandaufbau. Einsatzmöglichkeiten: 2 Mischerheizkreise (erweiterbar um 1 weiteren Mischerheiz- kreis in Verbindung mit dem ”EWMW“ oder ”EWMW“) Trinkwarmwasserregelung für Trinkwassererwärmer oder Trinkwasser-Ladesysteme Pufferspeichermanagement Solarregelung für Trinkwarmwasser, Pufferspeicher und Schwimmbad mit bis zu 2 Kollektorfeldern Schwimmbadfunktion Feststoffkesselfunktion Unabhängige ΔT-Regler Kesselregelung Kaskadenregelung für max. 15 weitere BRÖTJE Wärmeerzeuger Einstellbare Freigabe- und Rückstellintegrale, Leistungsbänder, Sperrzeiten und Führungsumschaltung Signalausgang fur drehzahlgeregelte PWM-Pumpen Ausgänge/Eingänge: 1 PWM-Ausgang, 2 PWM/0...10 V: Für die drehzahlgeregelte Ansteuerung von PWM-Pumpen mit wählbarer Verwendung 8 multifunktionale Ausgänge: 230-V-Relaisausgänge für die Ansteuerung von Pumpen, Ventilen und 2. Brennerstufe (6 Ausgänge für 2 Mischerheizkreise erforderlich) 1 Brennerausgang + Sicherheitskette: Ausgang zur Freigabe eines bauseitigen Kessels 6 multifunktionale Fühlereingänge: Eingänge für den Anschluss von Temperaturfühlern (1 Eingang für den Heizkreis- vorlauffühler und ggf. 1 Eingang für den Kesselvorlauffühler erforderlich; zusätzliche 2 separate Eingänge für die Außen- temperatur und die obere Trinkwassertemperatur vorhanden) 4 potenzialfreie Eingänge: Eingänge für externe potenzial- freie Signale für z. B. Betriebsartenumschaltung, Temperaturanforderung und Impulsmessung Kommunikations- und Erweiterungsmöglichkeiten: Die Verbindung zwischen dem Heizungssystemmanager und dem BRÖTJE Wärmeerzeuger oder Wandaufbauregler erfolgt über LPB-Bus. Somit ist der Heizungssystemmanager mit den ISR-Reglern, ggf. in Verbindung mit dem Busmodul ”BM“, kommunikationsfähig. Max. 2 Erweiterungsmodule ”SR EWMW/MEWMW“ Lieferumfang: 2 Universalanlegefühler UAF6 C 4 Universaltauchfühler UF6 C 1 Kollektorfühler KF ISR Notwendiges zusätzliches Zubehör bei LPB-Bus-fähigen Wärmeerzeugern ab Serie H, WGS, BLW B und dem ISR EHMS: Busmodul BM Optional weitere Fühler/Sensorik: UAF6 C, UF6 C, KF ISR, ISR ATF, PVM 15 Optional weitere Raumgeräte: ISR RGB B/ISR RGTK/ISR RGP oder ISR RGTF B (nur mit ISR FE)
