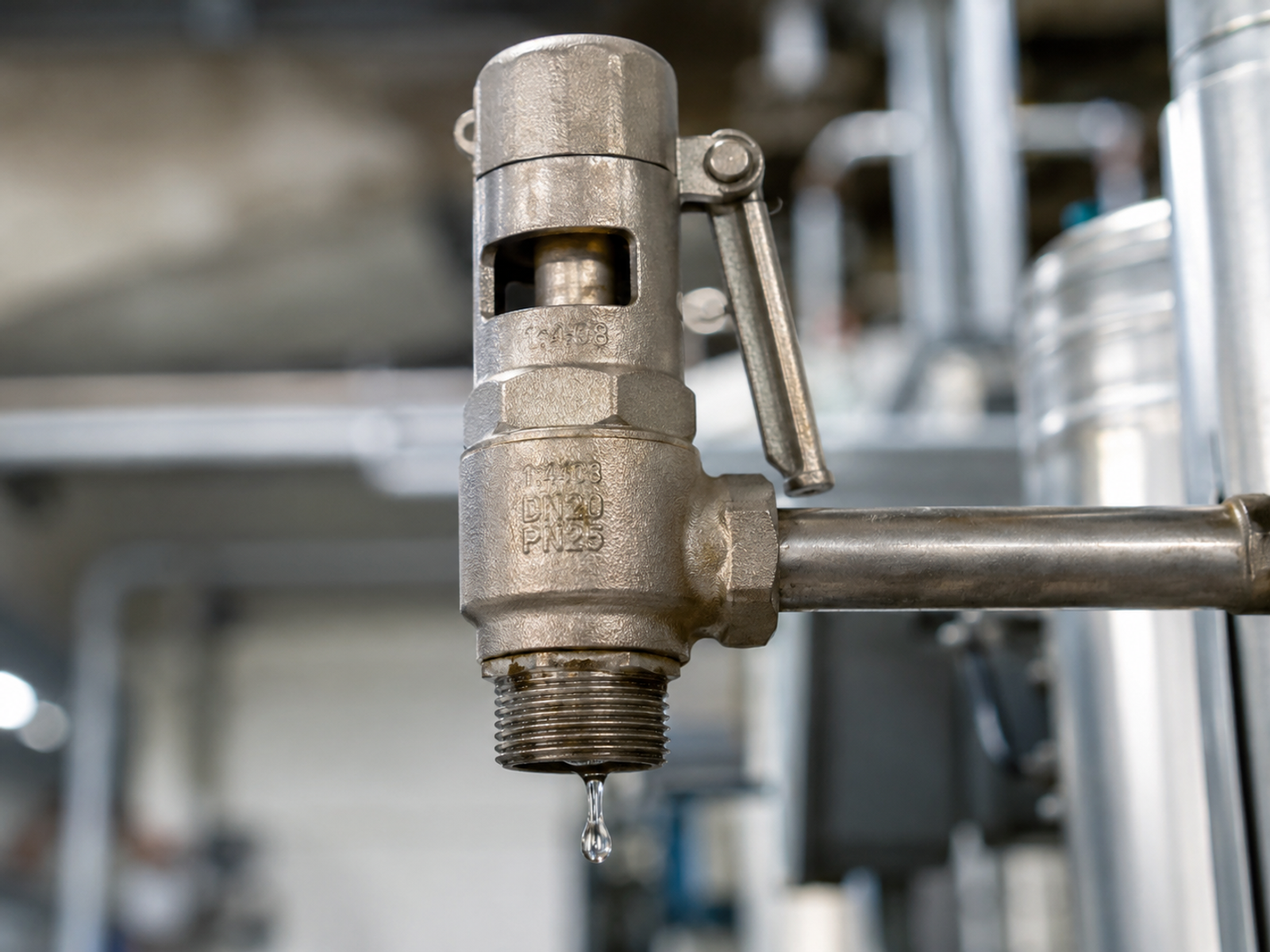

Ein tropfendes Sicherheitsventil gehört zu den häufigsten Problemen an Heizungsanlagen. In vielen Fällen wird vorschnell nur das Ventil getauscht, obwohl die eigentliche Ursache häufig an anderer Stelle liegt.
Für SHK-Fachbetriebe ist deshalb eine systematische Prüfung entscheidend. Neben dem tatsächlichen Anlagendruck spielen vor allem Hersteller- und Artikelnummer, Auslösedruck, Zustand des Membran-Ausdehnungsgefäßes (MAG), Einbausituation, Temperaturverhalten der Anlage, Füllwassermenge sowie Anlagenalter und Verschmutzung eine wichtige Rolle. Wer hier sauber diagnostiziert, vermeidet unnötige Reklamationen und Folgeeinsätze.
Das Sicherheitsventil schützt Heizungsanlagen vor unzulässig hohem Druck. Steigt der Druck über den zulässigen Grenzwert, öffnet das Ventil automatisch und lässt Heizungswasser ab. Dadurch werden Wärmeerzeuger, Rohrleitungen, Wärmetauscher, Speicher und Dichtungen vor Schäden geschützt.
In klassischen Heizungsanlagen kommen häufig Sicherheitsventile mit folgenden Ansprechdrücken zum Einsatz:
| Anwendung | Typischer Auslösedruck |
|---|---|
| Einfamilienhaus | 3 bar |
| Solarthermie | 6 bar |
| Trinkwasserbereich | 6–10 bar |
| Großanlagen | anlagenabhängig |
Ein leichtes Tropfen nach dem Ansprechen kann vorkommen. Dauerhaftes Tropfen deutet jedoch fast immer auf ein Problem hin.
Ein tropfendes Sicherheitsventil ist meist nicht die eigentliche Ursache, sondern lediglich das sichtbare Symptom. Besonders häufig sind folgende Ursachen:
| Ursache | Typisches Symptom |
|---|---|
| MAG defekt | Druck steigt stark bei Erwärmung |
| MAG falsch voreingestellt | Druckschwankungen |
| Sicherheitsventil verschmutzt | Dauerhaftes Nachtropfen |
| Zu hoher Fülldruck | Ventil öffnet bei Heizbetrieb |
| Wärmetauscher undicht | Permanenter Druckanstieg |
| Falsches Sicherheitsventil | Öffnet zu früh |
| Verkalkung / Ablagerungen | Ventilsitz schließt nicht sauber |
Vor jeder weiteren Diagnose sollten die wichtigsten Stammdaten und Messwerte aufgenommen werden.
Die genaue Artikelnummer ist entscheidend, da äußerlich ähnliche Sicherheitsventile oft unterschiedliche Eigenschaften besitzen. Besonders bei älteren Anlagen wurden im Laufe der Jahre häufig falsche Ersatzteile verbaut.
| Merkmal | Bedeutung |
|---|---|
| Ansprechdruck | z. B. 3 bar oder 6 bar |
| Anschlussgröße | 1/2", 3/4", 1" |
| Medium | Heizung, Solar, Trinkwasser |
| Temperaturbeständigkeit | Besonders wichtig bei Solar |
| Material | Messing, Rotguss, Edelstahl |
Daher sollte immer geprüft werden:
Viele Fehlinterpretationen entstehen durch falsche Druckbewertung. Vor allem das Verhältnis zwischen kaltem und warmem Zustand gibt wichtige Hinweise.
| Zustand | Üblicher Druck |
|---|---|
| Kalt | 1,3 – 1,8 bar |
| Warm | 1,8 – 2,5 bar |
Steigt der Druck beim Aufheizen stark an, deutet dies häufig auf Probleme mit dem MAG hin.
Auch die Montageposition kann Probleme verursachen. Besonders häufig sind vier Fehlerbilder:
Dadurch können Druckspitzen verspätet erkannt werden.
Dies ist unzulässig und gefährlich.
Kann zu Wasserschäden führen.
Mechanische Spannung kann den Ventilsitz beeinflussen.
Prüfen auf:
Wichtige Fragen:
Druckverhalten beobachten:
| Verhalten | Hinweis |
|---|---|
| Druck bleibt stabil | Eher Ventilproblem |
| Druck steigt stark | MAG prüfen |
| Druck steigt dauerhaft | Mögliche Nachspeisung oder Wärmetauscherproblem |
Vor allem bei Kombithermen wichtig. Ein interner Defekt kann dazu führen, dass Trinkwasserdruck in den Heizkreis gelangt. Typisches Symptom: Der Heizungsdruck steigt langsam dauerhaft an.
Ein Austausch ist meist sinnvoll bei:
Der häufigste Fehler. Oft liegt die Ursache tatsächlich am MAG oder Wärmetauscher.
Dadurch treten Reklamationen häufig erneut auf.
Besonders kritisch bei:
Viele Probleme zeigen sich erst unter Temperatur.
Ein tropfendes Sicherheitsventil ist in vielen Fällen lediglich ein Hinweis auf ein anderes Problem innerhalb der Heizungsanlage. Für Fachbetriebe ist deshalb eine strukturierte Diagnose entscheidend.
Besonders wichtig sind die korrekte Hersteller- und Artikelnummer, der passende Auslösedruck, die Prüfung des MAG, das Druckverhalten im Heizbetrieb sowie eine saubere Bewertung der Einbausituation. Wer systematisch prüft, spart Zeit, vermeidet Reklamationen und sorgt für eine dauerhaft sichere Heizungsanlage.
