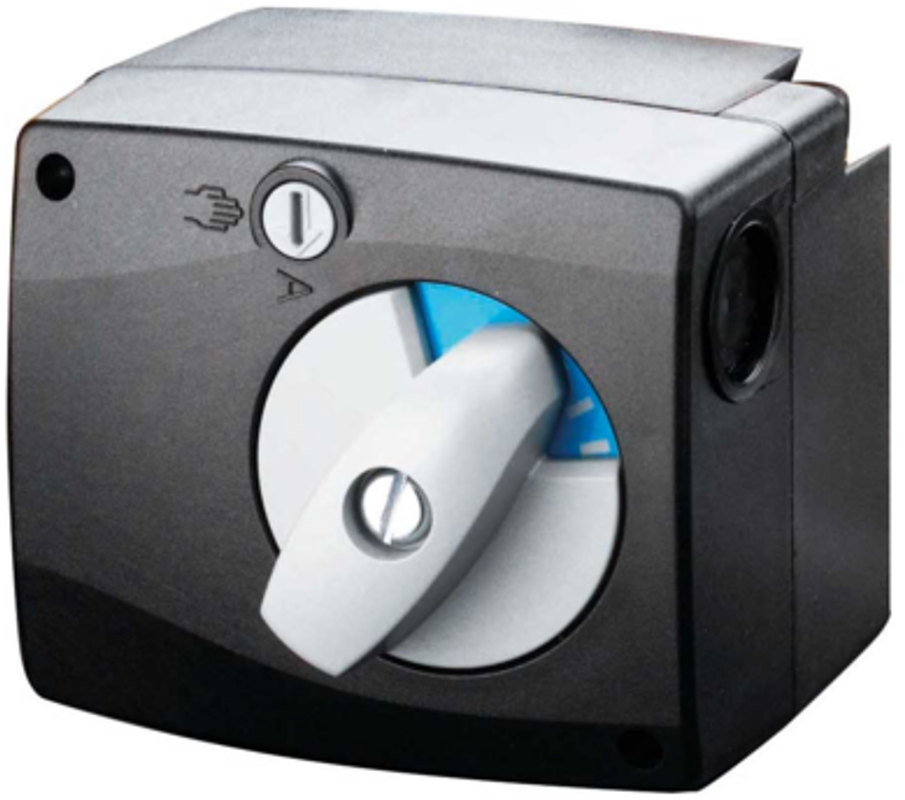

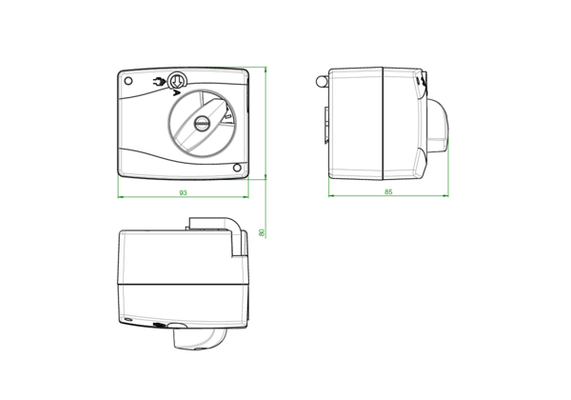

Oventrop Stellmotor Lineg für Drei- und Vierwegemischer, 230 V, 70 x 80 x 93 mm
Preislistentext
Oventrop Stellmotor "Lineg" für den Betrieb von Drei- und Vierwegemischern. Als Ersatz für "Regumat M3/M4" 230 V (3-Punkt)
Produktbeschreibung
- Der Stellmotor NR230-00-320 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet.
- Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 3-Punkt-Ausgang angesteuert werden.
- Bei rechtsdrehendem Stellmotor steigt die Vorlauftemperatur bis zum Erreichen des Motorendanschlages an (Vorlauf geöffnet, Bypass geschlossen).
- Bei linksdrehender Verfahrrichtung fällt die Vorlauftemperatur bis zum Erreichen des entgegengesetzten Endanschlages ab (Vorlauf geschlossen, Bypass geöffnet).
- Der Drehwinkel ist auf 90° begrenzt.
- Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos.
- Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.
- Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015 wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt.
Technische Daten
- Betriebsspannung: 230 V 50 Hz
- Aufnahmeleistung: 2,5 W
- Drehmoment: 5 Nm
- Laufzeit: 140 s
- Umgebungstemperatur: 0 °C bis +50 °C
- Anschlusskabellänge: 2,2 m
Grundinformationen
Eigenschaften
Dimensionen
Elektrische Daten
Bedienung
Temperatur und Druck
Anschluss und Montage
Serie und Typ
Weitere Merkmale
Mittwoch, 2. SeptemberDonnerstag, 3. September
wenn Sie bis morgen 14:00 Uhr bestellen.
Über dieses Produkt
Produktbeschreibung
Der Oventrop Stellmotor Lineg ist ein rotierender Stellmotor mit den Maßen 70 x 80 x 93 mm, ausgelegt für den Betrieb an Drei- und Vierwegemischern. Dieses Produkt von Oventrop arbeitet mit einer Netzspannung von 230 V AC und verfügt über ein Drehmoment von 5 Nm. Als Ersatzteil ist der Stellmotor für den Austausch von Regumat M3/M4 Modellen mit Dreipunkt-Steuersignal vorgesehen. Der Stellmotor unterstützt die Steuerung von Mischventilen in Heizungsanlagen und ist mit einem mechanischen Standanzeiger ausgestattet. Die Schutzart IP40 und das Kunststoffgehäuse sind für den Einsatz im Heizungskontext geeignet. Vor Bestellung sollten Artikelnummer und Werksnummer abgeglichen sowie die Einbausituation geprüft werden.
Anwendungsbereich
Der Stellmotor Lineg von Oventrop wird im Heizungsbereich eingesetzt, speziell zur Steuerung von Drei- und Vierwegemischern. Er dient als Ersatzteil für Regumat M3/M4 Stellmotoren mit Dreipunkt-Steuersignal. Die Eignung sollte anhand der Werksnummer 1350953 und der Einbausituation geprüft werden.
Sicherheitshinweis
Einbau und Austausch sollten durch qualifiziertes Fachpersonal erfolgen.
