Sinkt der Heizungsdruck immer wieder, reicht dauerhaftes Nachfüllen nicht aus. Die Ursache sollte gezielt eingegrenzt werden.
Neben dem Membran-Ausdehnungsgefäß (MAG) können undichte Verschraubungen, beschädigte O-Ringe oder Flachdichtungen , ein Sicherheitsventil, ein undichter automatischer Entlüfter oder Komponenten der Druckerfassung verantwortlich sein.
Entscheidend ist deshalb zuerst die Frage: Wie verändert sich der Heizungsdruck?

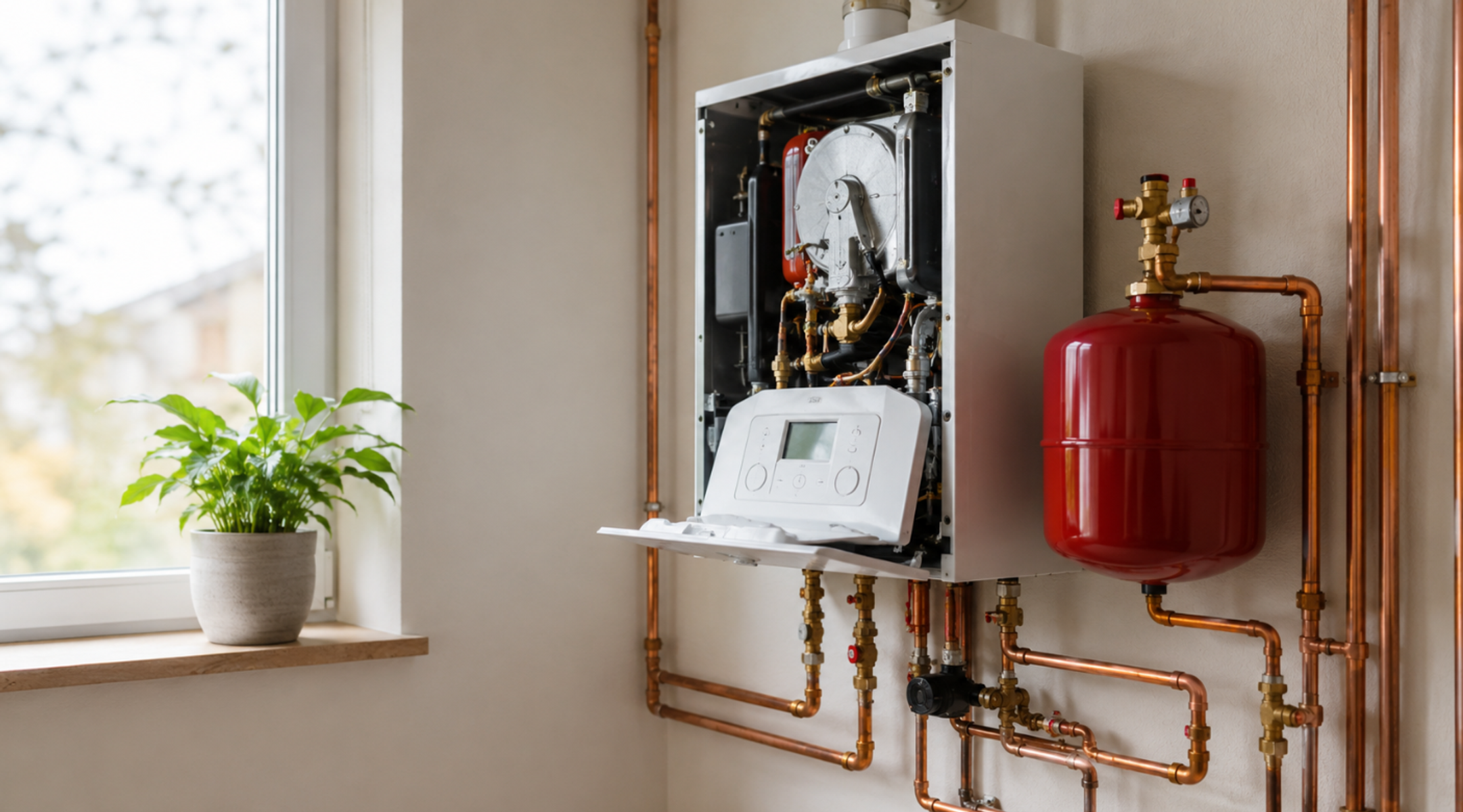

In einer geschlossenen Heizungsanlage verändert sich der Druck mit der Temperatur. Das Ausdehnungsgefäß nimmt die Volumenänderung des Heizungswassers auf und stabilisiert dadurch den Anlagendruck.
Funktioniert das MAG nicht mehr richtig oder stimmt beispielsweise der Vordruck nicht, können starke Druckschwankungen entstehen.
Fällt der Druck dagegen langsam über Tage oder Wochen, sollte zusätzlich nach kleinen Undichtigkeiten gesucht werden. Schon eine beschädigte Anschlussdichtung, ein undichter KFE-Hahn, eine Füllarmatur oder ein automatischer Entlüfter kann langfristig zu einem messbaren Wasserverlust führen.
Steigt der Druck während des Heizbetriebs deutlich und fällt nach dem Abkühlen wieder ab, sollte das Ausdehnungsgefäß genauer geprüft werden.
Dabei ist nicht nur das Gefäß selbst relevant. Je nach Heizgerät können auch die Anschlussleitung, ein Anschlussschlauch, Verschraubungen, Dichtungen oder ein Kappenventil eine Rolle spielen.
Steigt der Druck zu stark, kann außerdem das Sicherheitsventil öffnen und Heizungswasser abführen. Nach dem Abkühlen fehlt dieses Wasser und der Anlagendruck ist niedriger.
Deshalb sollte bei Wasser am Sicherheitsventil immer auch geklärt werden, warum der Druck zuvor angestiegen ist.
Geht der Druck kontinuierlich zurück, sollten Verbindungen und Dichtstellen kontrolliert werden.
Eine verschlissene Flachdichtung, ein beschädigter O-Ring oder eine undichte Verschraubung kann geringe Mengen Heizungswasser verlieren, ohne dass sofort eine große Leckage sichtbar wird. Hinweise sind Feuchtigkeit, Kalkablagerungen, Korrosionsspuren oder Verfärbungen.
Auch ein automatischer Entlüfter oder Schnellentlüfter kann mit der Zeit undicht werden. Wird er ausgetauscht, sollte gleichzeitig die dazugehörige Anschluss- oder Formdichtung kontrolliert werden.
Dasselbe gilt für einen KFE-Hahn oder eine Füllarmatur: Schließen diese nicht mehr vollständig, kann die Anlage schleichend Druck verlieren.
Tritt am Sicherheitsventil Wasser aus, muss unterschieden werden, ob das Ventil wegen eines zu hohen Anlagendrucks geöffnet hat oder selbst nicht mehr vollständig dicht ist.
Im ersten Fall kann beispielsweise das Ausdehnungsgefäß die eigentliche Ursache sein. Im zweiten Fall muss das Sicherheitsventil selbst geprüft werden.
Bei einem Austausch sollten auch die vorgesehenen O-Ringe und Anschlussdichtungen berücksichtigt werden. Eine rein optische Auswahl des Ersatzventils reicht bei gerätespezifischen Bauteilen häufig nicht aus.
Nicht jede Druckstörung bedeutet einen tatsächlichen Wasserverlust.

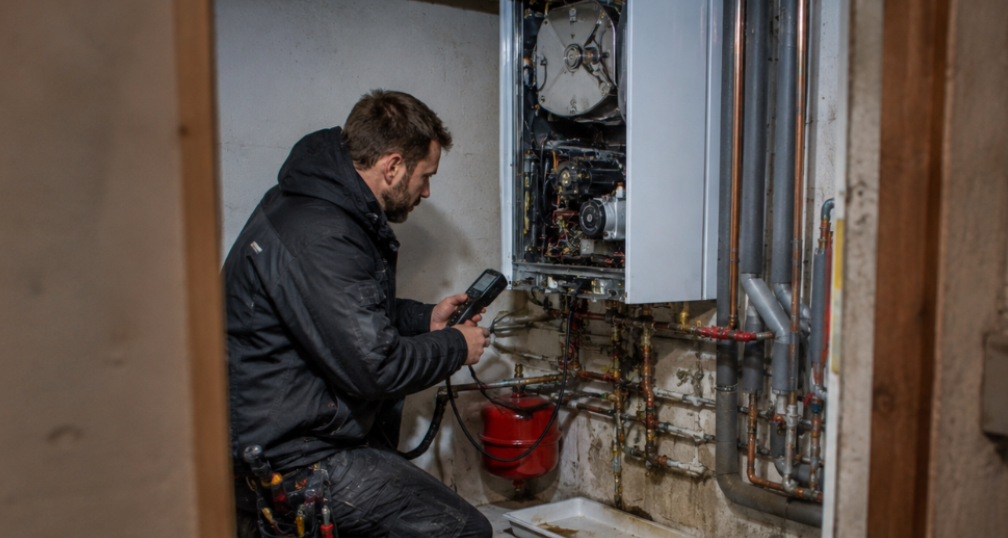

Je nach Heizgerät wird der Druck über einen Wasserdrucksensor, Druckaufnehmer oder Druckwächter erfasst. Liefert das Bauteil einen falschen Wert, kann das Gerät eine Störung melden, obwohl der tatsächliche Anlagendruck ausreichend ist.
In diesem Fall sollten Druckwert und tatsächlicher Anlagenzustand miteinander verglichen werden.
Muss der Sensor anschließend ersetzt werden, ist die genaue Gerätezuordnung wichtig. Äußerlich ähnliche Drucksensoren können für unterschiedliche Gerätegenerationen vorgesehen sein. Bei der Montage kann außerdem ein neuer O-Ring beziehungsweise eine Sensordichtung erforderlich sein.

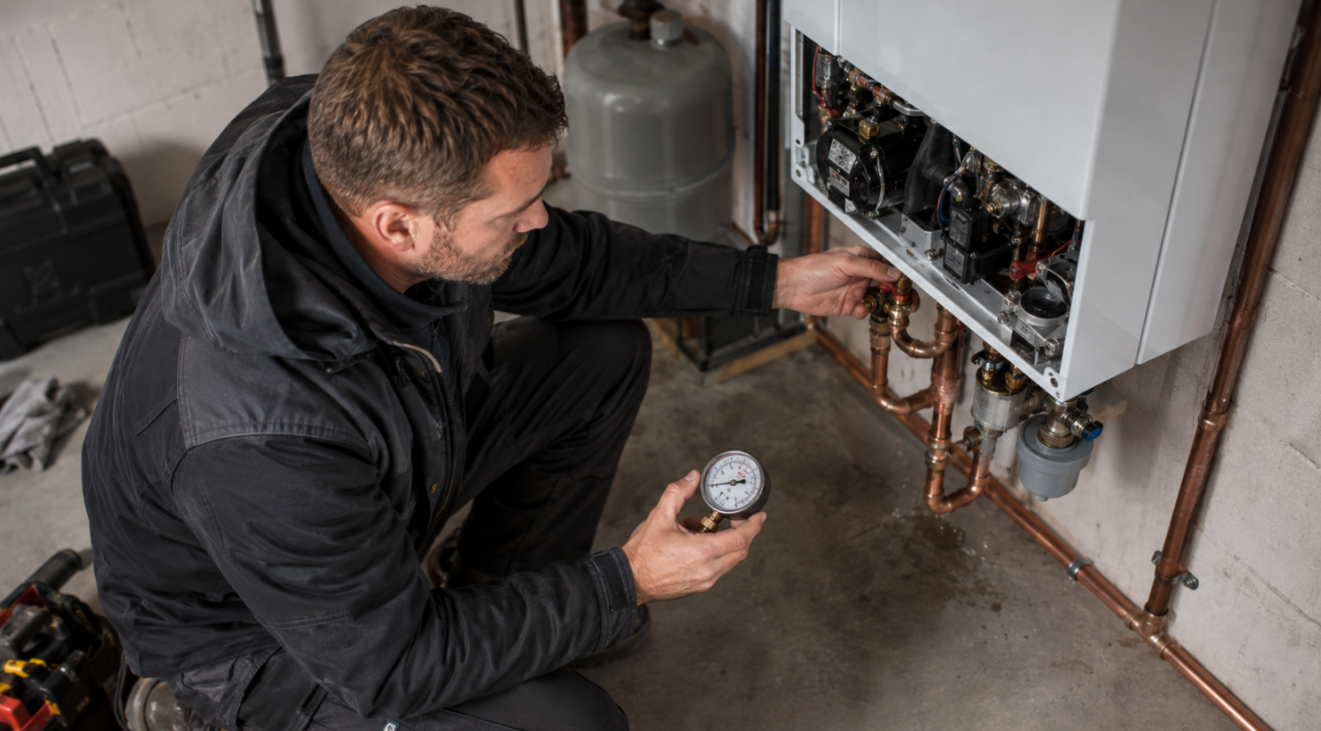

Bei Anlagen mit analogem Manometer sollte geprüft werden, ob der angezeigte Druck plausibel ist.
Weicht die Anzeige von einer fachgerechten Vergleichsmessung ab, kann neben dem Manometer auch dessen Anschlussleitung, Verschraubung oder Abdichtung relevant sein.
So lässt sich vermeiden, dass andere Komponenten ausgetauscht werden, obwohl lediglich die Druckanzeige fehlerhaft ist.
Nein. Zunächst sollte geprüft werden, ob das Gefäß zur Anlage passt, der erforderliche Vordruck vorhanden ist und das MAG seine Funktion noch erfüllen kann.
Ist ein Austausch notwendig, muss das Ersatzgefäß zur jeweiligen Geräteausführung passen. Geräteinterne Ausdehnungsgefäße können sich beispielsweise bei Volumen, Bauform, Anschlussposition und Befestigung unterscheiden.
Auch Anschlussdichtungen oder O-Ringe sollten beim Austausch berücksichtigt und nicht automatisch wiederverwendet werden.
Bei Druckverlust liegt der Fokus häufig auf größeren Bauteilen. Die Ursache kann jedoch auch eine einzelne Dichtung sein.
An Sensoren, Ventilen, Pumpengruppen, Verschraubungen und hydraulischen Anschlüssen kommen unterschiedliche O-Ringe, Flachdichtungen und Formdichtungen zum Einsatz.
Ist eine Dichtung spröde, verformt, gequetscht oder beschädigt, kann sie für den Wasserverlust verantwortlich sein. Bei Reparaturen kann deshalb neben dem eigentlichen Bauteil auch ein passender Dichtungssatz benötigt werden.

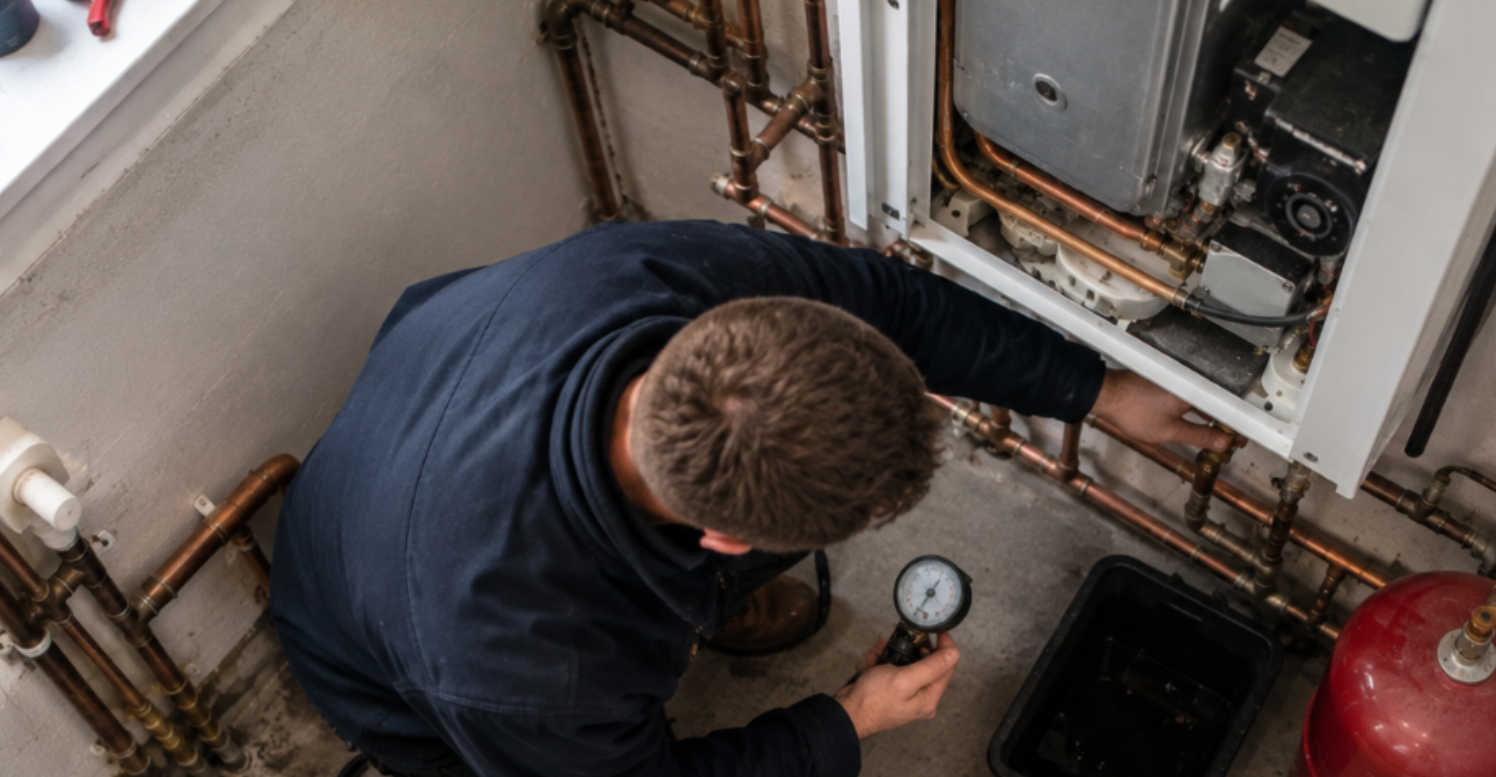

Zuerst sollte geprüft werden, ob der Druck tatsächlich sinkt und ob Manometer beziehungsweise Drucksensor plausible Werte liefern.
Anschließend werden sichtbare Verbindungen, Armaturen und Dichtstellen kontrolliert. Bei langsamem Druckverlust sollten dabei insbesondere Entlüfter, Verschraubungen und KFE-Hähne nicht übersehen werden.
Treten starke Schwankungen zwischen kalter und warmer Anlage auf, rückt das Ausdehnungsgefäß inklusive seiner Anschlusskomponenten stärker in den Fokus.
Hat das Sicherheitsventil Wasser abgeführt, muss zusätzlich nach der Ursache des vorherigen Druckanstiegs gesucht werden.
Erst wenn der Fehler eingegrenzt ist, sollte das benötigte Ersatzteil bestimmt werden.
Bei Heizungsersatzteilen sollte nicht ausschließlich nach dem Aussehen bestellt werden. Ein Drucksensor, Sicherheitsventil oder Ausdehnungsgefäß kann einem anderen Bauteil optisch stark ähneln und trotzdem für eine andere Gerätevariante vorgesehen sein.
Für die eindeutige Zuordnung helfen insbesondere:
Hersteller und genaue Gerätebezeichnung
Typenschilddaten und Seriennummer
Baujahr beziehungsweise Gerätegeneration
vorhandene Artikel- oder Ersatzteilnummer
Bei einem Ausdehnungsgefäß müssen zusätzlich die technischen Eigenschaften und die vorgesehene Geräteausführung stimmen.
Auch bei kleineren Komponenten ist eine eindeutige Zuordnung wichtig: Ein optisch passender O-Ring ist nicht automatisch die richtige Sensor- oder Anschlussdichtung.
Nachfüllen kann den erforderlichen Betriebsdruck kurzfristig wiederherstellen, beseitigt aber nicht den eigentlichen Defekt.
Verliert die Anlage über eine Dichtung, einen Entlüfter oder ein Ventil Wasser, setzt sich der Verlust fort. Gleiches gilt bei einem problematischen Ausdehnungsgefäß.
Deshalb sollte immer geklärt werden, welches Bauteil das Fehlerbild verursacht und welches Ersatzteil zur konkreten Geräteausführung passt.
Ist die Ursache gefunden, kann gezielt nach dem passenden Ausdehnungsgefäß, Drucksensor, Druckwächter, Sicherheitsventil, Entlüfter oder der benötigten Dichtung gesucht werden.
