Die Heizung startet, doch der Brenner zündet nicht? Bleibt der Zündfunke aus, muss nicht automatisch die Zündelektrode die Ursache sein.
Auch der Zündtransformator, die Zündleitung, Steckverbindungen oder die elektrische Ansteuerung können verhindern, dass der Brenner ordnungsgemäß startet.
Gerade wenn die Zündelektrode bereits kontrolliert wurde, sollte deshalb die komplette Zündstrecke betrachtet werden.
So lässt sich die Störung gezielter eingrenzen und unnötiger Teiletausch vermeiden.
Damit ein Gasgerät starten kann, müssen mehrere Bauteile zusammenspielen. Vereinfacht läuft die Zündung so ab:
Der Zündtransformator, häufig auch Zündtrafo oder Zündbaustein genannt, erzeugt die für die Funkenbildung benötigte Hochspannung. Über die Zündleitung gelangt diese zur Zündelektrode. Dort entsteht der Funke, der das Gas-Luft-Gemisch am Brenner entzündet.
Fällt eine Komponente innerhalb dieser Kette aus, kann die Zündung ausbleiben.
Ein Problem innerhalb der Zündstrecke kann sich unterschiedlich bemerkbar machen:
kein hör- oder sichtbarer Zündfunke
mehrere erfolglose Startversuche
Brenner startet nicht
Gerät bricht den Startvorgang ab
Zündelektrode wirkt äußerlich unbeschädigt
beschädigte oder lose Zündleitung
Störung bleibt trotz kontrollierter Elektrode bestehen
Ein fehlender Funke bedeutet allerdings noch nicht automatisch, dass der Zündtransformator defekt ist. Mehrere Bauteile können ein sehr ähnliches Fehlerbild verursachen.

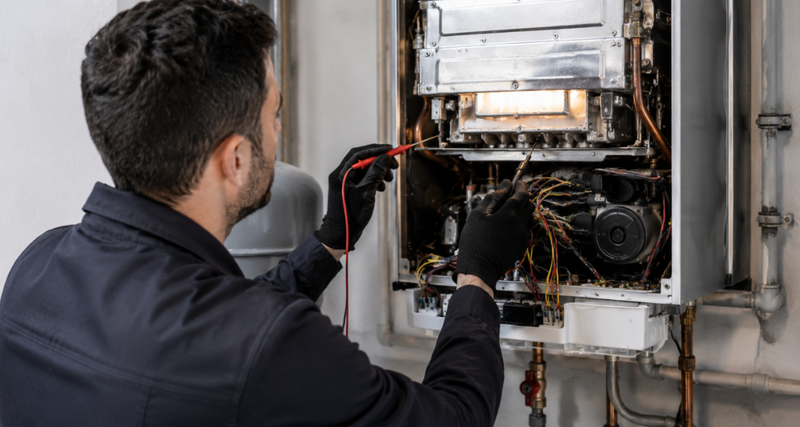

Zwischen Zündtransformator und Zündelektrode befindet sich die Zündleitung. Wird die Hochspannung auf diesem Weg nicht zuverlässig übertragen, kann ebenfalls kein Zündfunke entstehen.
Besonders zu beachten sind:
beschädigte Isolation
lose Steckkontakte
verschmutzte Anschlüsse
beschädigte Leitungen
fehlerhafte Masse- oder Kontaktverbindungen
Gerade bei älteren Geräten lohnt es sich deshalb, nicht nur die Elektrode selbst, sondern die gesamte Verbindung bis zum Zündtransformator zu kontrollieren.

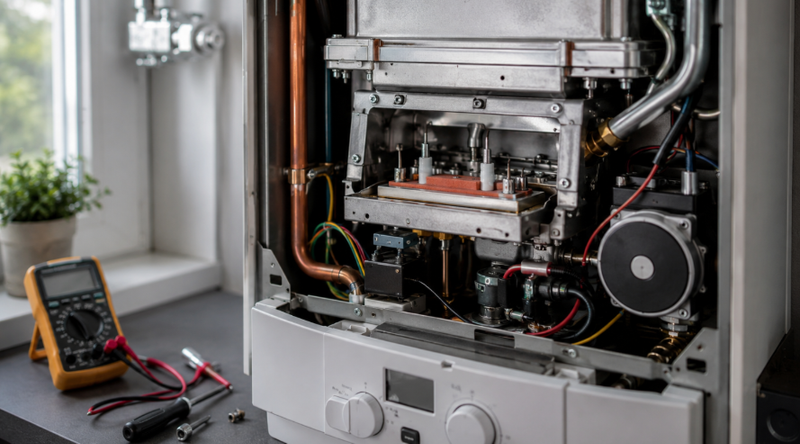

Am Anfang der Fehlersuche steht die Zündelektrode. Sie sollte auf Verschleiß, Ablagerungen, Beschädigungen der Keramik und korrekten Sitz kontrolliert werden.
Auch Elektrodenabstand und Position zum Brenner sind entscheidend. Bereits kleine Abweichungen können beeinflussen, ob sich ein stabiler Zündfunke bildet.
Eine Elektrode kann außerdem technisch beeinträchtigt sein, obwohl sie äußerlich zunächst unauffällig aussieht.
Deshalb reicht eine reine Sichtprüfung nicht in jedem Fall aus.

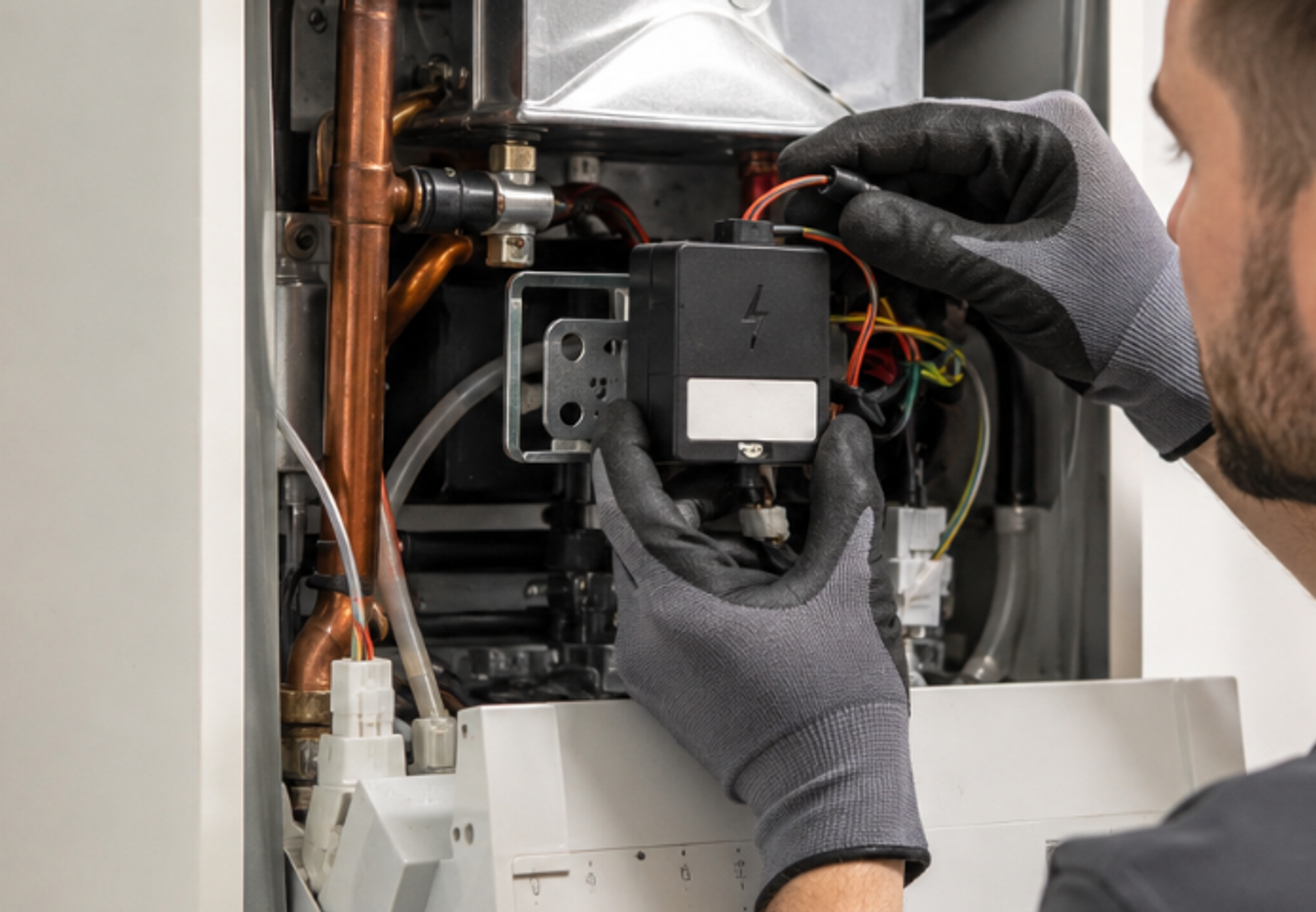

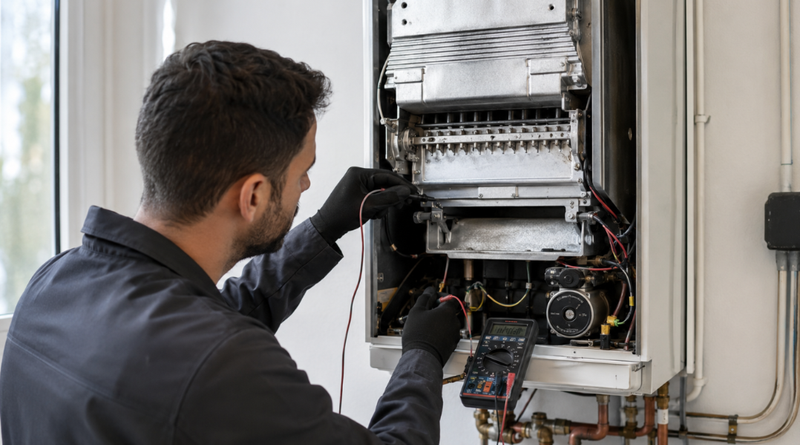

Sind Zündelektrode, Leitung und Steckverbindungen geprüft, rückt der Zündtransformator stärker in den Fokus.
Er muss während des vorgesehenen Zündvorgangs angesteuert werden und die notwendige Hochspannung erzeugen. Bleibt diese trotz korrekter Ansteuerung aus, kann ein Defekt des Zündtrafos vorliegen.
Fehlt dagegen bereits die elektrische Ansteuerung, muss die Fehlersuche weiter in Richtung Verkabelung, Steckverbindungen oder Steuerung gehen.
Ein Austausch des Zündtransformators würde die eigentliche Ursache dann nicht beheben.
Für die weitere Diagnose ist entscheidend, was beim Start tatsächlich passiert.
Entsteht überhaupt kein Funke, sollten insbesondere folgende Bereiche geprüft werden:
Hier liegt die Störung noch vor der eigentlichen Verbrennung.
Ist ein deutlicher Funke vorhanden, der Brenner entzündet sich jedoch nicht, verschiebt sich die Fehlersuche. Dann können beispielsweise Gasversorgung, Gasarmatur, Brenner oder Gas-Luft-Gemisch eine Rolle spielen.
Der Zündtransformator hat seine grundlegende Aufgabe in diesem Fall bereits erfüllt.
Entsteht zunächst eine Flamme, die kurz darauf wieder abgeschaltet wird, liegt das Problem eher nach der eigentlichen Zündung. Dann sollte unter anderem die Ionisationselektrode beziehungsweise Flammenüberwachung kontrolliert werden.
Diese Unterscheidung hilft dabei, die infrage kommenden Bauteile schnell einzugrenzen.
Zündelektrode und Ionisationselektrode werden häufig gemeinsam genannt, erfüllen aber unterschiedliche Aufgaben.
Die Zündelektrode sorgt dafür, dass sich das Gas-Luft-Gemisch entzündet.
Die Ionisationselektrode überwacht anschließend, ob tatsächlich eine stabile Flamme vorhanden ist.
Bleibt der Zündfunke vollständig aus, liegt der Schwerpunkt der Fehlersuche deshalb zunächst bei Zündelektrode, Zündtransformator und Zündleitung.
Entsteht dagegen eine Flamme und verschwindet unmittelbar wieder, wird die Flammenüberwachung relevanter.
Zündtransformatoren, Elektroden und Leitungen können sich äußerlich sehr ähnlich sehen. Das bedeutet jedoch nicht, dass sie untereinander austauschbar sind.
Bei der Zuordnung sollten deshalb immer die vollständige Gerätebezeichnung, Geräteausführung und vorhandene Ersatzteilnummer berücksichtigt werden. Je nach Baureihe kann zusätzlich der Produktions- beziehungsweise Fertigungsstand entscheidend sein.
Gerade bei älteren Geräten wurden innerhalb einer Baureihe teilweise unterschiedliche Zündbauteile eingesetzt.
Ist die Nummer des ausgebauten Bauteils noch lesbar, erleichtert sie die eindeutige Zuordnung erheblich.
Bei einem fehlenden Zündfunken werden häufig zuerst Zündelektrode und Zündtransformator verdächtigt. Ein Austausch ohne vorherige Prüfung kann jedoch dazu führen, dass das eigentliche Problem bestehen bleibt.
Eine sinnvolle Reihenfolge ist daher:
So lässt sich besser unterscheiden, ob tatsächlich der Zündtrafo ausgefallen ist oder eine andere Komponente innerhalb der Zündstrecke die Störung verursacht.
Hinweis: Am Zündsystem entstehen hohe Spannungen. Arbeiten an Gasgeräten sowie elektrische Prüfungen dürfen nur von entsprechend qualifizierten Fachkräften und nach den Vorgaben des jeweiligen Geräteherstellers durchgeführt werden.
