Die Temperaturanzeige am Speicher springt, zeigt unplausible Werte oder die Heizungsregelung meldet einen Fühlerfehler?
Bevor ein neuer Speicherfühler eingebaut wird, sollte die Ursache möglichst genau feststehen. Neben dem Sensor selbst kommen auch Anschlussleitungen, Kontaktstellen und die Einbausituation als Fehlerquelle infrage. Wer diese Punkte gezielt prüft, kann das tatsächlich benötigte Ersatzteil auswählen, statt Bauteile auf Verdacht zu tauschen.

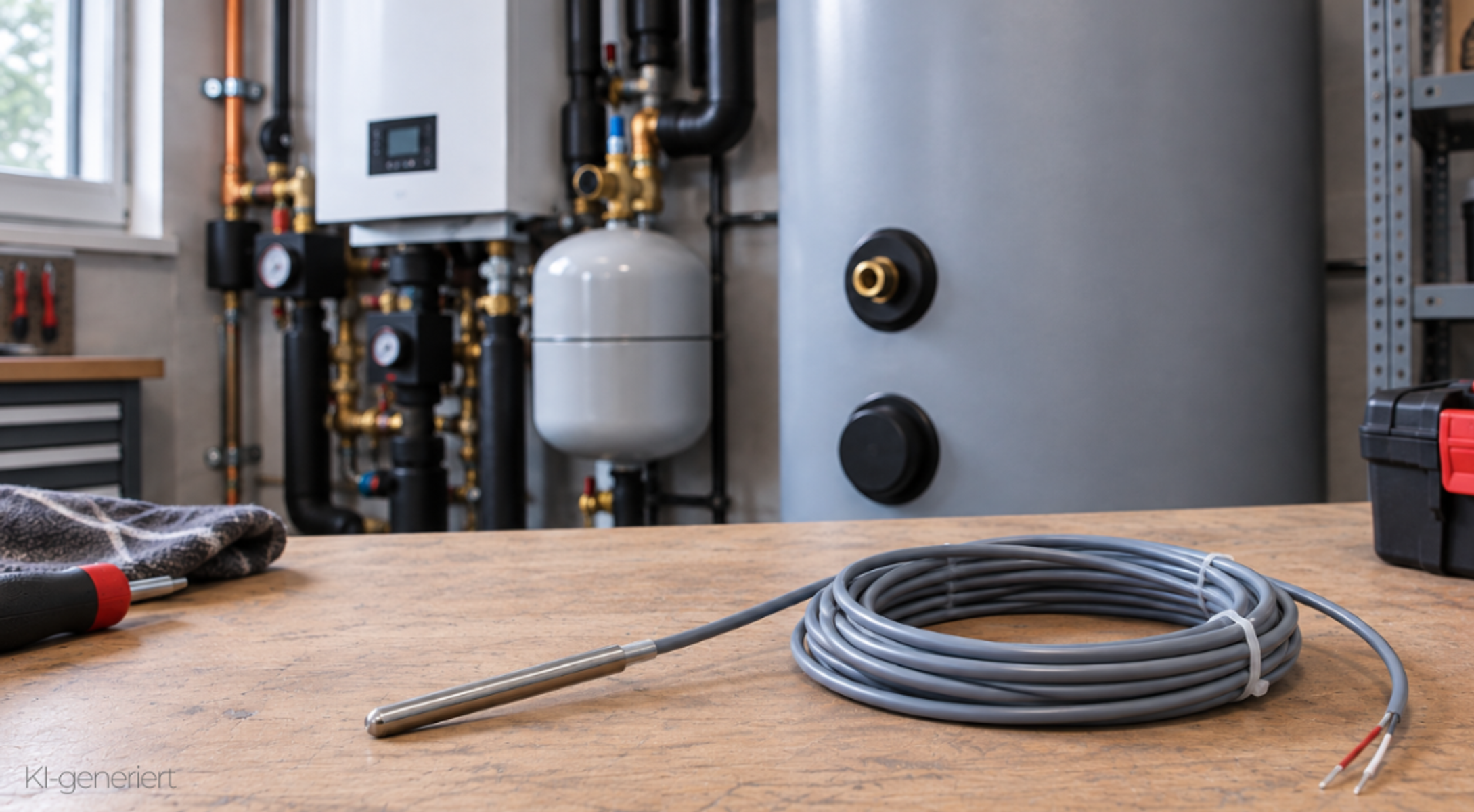

Ein Speicherfühler erfasst die Temperatur an einer bestimmten Stelle im Warmwasser- oder Pufferspeicher. Die Regelung nutzt diesen Wert beispielsweise, um die Speicherladung zu steuern.
Bei Widerstandsfühlern verändert sich der elektrische Widerstand mit der Temperatur. Die Regelung ordnet diesem Widerstand anhand einer hinterlegten Kennlinie einen Temperaturwert zu. Deshalb muss der Temperaturfühler elektrisch zur jeweiligen Regelung passen. Ein mechanisch passender Sensor allein reicht nicht aus.
Eine abweichende Anzeige bedeutet nicht automatisch, dass der Fühler defekt ist. In Speichern können je nach Betriebszustand unterschiedliche Temperaturschichten entstehen. Sitzen Speicherthermometer und Regelfühler auf verschiedenen Höhen, müssen ihre Werte daher nicht identisch sein.
Auch die Einbausituation spielt eine wichtige Rolle. Ein nicht weit genug eingeschobener Tauchfühler oder ein schlecht anliegender Anlegefühler kann die Temperatur an der vorgesehenen Messstelle nicht zuverlässig erfassen.
Deshalb sollten bei der Fehlersuche auch die Befestigung und der korrekte Sitz des Fühlers geprüft werden. Je nach Ausführung können dafür Fühlerhalter, Haltefedern oder andere Befestigungselemente vorgesehen sein.
Bei springenden Temperaturwerten oder einer Fehlermeldung gehören außerdem Fühlerleitungen und Anschlussstellen zur Prüfung. Leitungsunterbrechungen, schlechte Kontakte oder Kurzschlüsse können ebenfalls zu fehlerhaften Messwerten führen. Liegt die Ursache in einer separat austauschbaren Leitung, sollte die Reparatur dort ansetzen. Bei fest mit dem Sensor verbundenen Leitungen ist dagegen die komplette vorgesehene Baugruppe zu ersetzen.

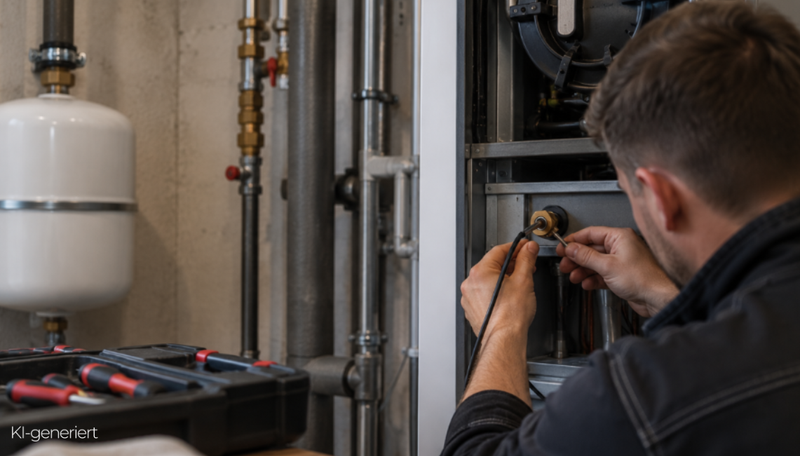

Eine Widerstandsmessung hilft dabei, elektrische Fehler einzugrenzen. Sie ist jedoch nur aussagekräftig, wenn der Fühlertyp, die Kennlinie und die Temperatur bekannt sind.
Wichtig: Arbeiten an geöffneten Heizungsregelungen und elektrischen Anschlüssen gehören in qualifizierte Hände. Vor dem Abklemmen müssen die betroffenen Anlagenteile nach Herstellervorgabe spannungsfrei geschaltet, gegen Wiedereinschalten gesichert und auf Spannungsfreiheit geprüft werden.
Für die Prüfung sind drei Punkte entscheidend:
Fühlertyp bestimmen: In den Geräteunterlagen ist angegeben, welche Widerstandskennlinie vorgesehen ist. Zusätzlich muss die Temperatur am Fühler möglichst zuverlässig bekannt sein.
Fühler elektrisch trennen und messen: Der Speicherfühler wird von der Regelung getrennt und mit dem Multimeter im passenden Ohm-Messbereich geprüft. Im angeschlossenen Zustand können andere Bauteile das Messergebnis beeinflussen.
Messwert mit der Sollkennlinie vergleichen: Entscheidend ist nicht irgendein allgemeiner Widerstandswert, sondern der Sollwert des jeweiligen Fühlertyps bei der tatsächlich vorhandenen Temperatur.
Ein PT1000-Fühler besitzt beispielsweise bei 0 °C einen Nennwiderstand von 1.000 Ohm. Mit steigender Temperatur nimmt der Widerstand zu.
Ein deutlich zu niedriger Widerstand kann auf einen Kurzschluss, ein sehr hoher beziehungsweise nicht messbarer Widerstand auf eine Leitungsunterbrechung hindeuten. Entscheidend bleibt jedoch immer der Vergleich mit der Sollkennlinie des jeweiligen Sensors. Auch Messbereich, Messkontakt und vorhandene Verlängerungsleitungen sollten geprüft werden, bevor ein Fühler als defekt eingestuft wird.
Für die Auswahl eines passenden Ersatzteils sollten die genauen Bezeichnungen von Wärmeerzeuger, Regelung und Speicher sowie die Kennzeichnung des vorhandenen Sensors bekannt sein.
Anhand dieser Angaben lässt sich feststellen, welcher Speicherfühler für die Anlage vorgesehen ist. Dabei müssen nicht nur die elektrischen Eigenschaften stimmen. Auch Bauform und Einsatzbedingungen spielen eine Rolle.
Zu prüfen sind unter anderem:
Fühlertyp und Kennlinie
Fühlerdurchmesser
Einbaulänge
Anschluss- oder Steckerausführung
Kabellänge
zulässiger Temperaturbereich
vorgesehene Einbauart
Ein identischer Stecker oder eine optisch ähnliche Bauform sind deshalb noch kein sicherer Kompatibilitätsnachweis.
Bei Heizungs- und Speicherregelungen kommen unterschiedliche Widerstandsfühler zum Einsatz.
Fühlertyp | Typischer Nennwiderstand | Verhalten bei steigender Temperatur |
NTC 5k | 5.000 Ohm, meist bei 25 °C | Widerstand sinkt |
NTC 10k | 10.000 Ohm, meist bei 25 °C | Widerstand sinkt |
PT1000 | 1.000 Ohm bei 0 °C | Widerstand steigt |
Die genaue Bezugstemperatur, Kennlinie und Toleranz müssen immer im jeweiligen Datenblatt geprüft werden.
Wichtig ist außerdem: Auch zwei NTC-10k-Fühler müssen nicht automatisch kompatibel sein. Sie können bei 25 °C denselben Widerstand besitzen, bei anderen Temperaturen aber unterschiedliche Werte liefern. Deshalb reicht die Angabe „10 kOhm“ allein nicht aus. Auch die Kennlinie, beispielsweise über den B-Wert beschrieben, muss zur Regelung passen.
Wird ein Defekt bestätigt, sollte deshalb ein NTC-Fühler oder PT1000-Fühler mit den exakt vorgesehenen Eigenschaften verwendet werden.

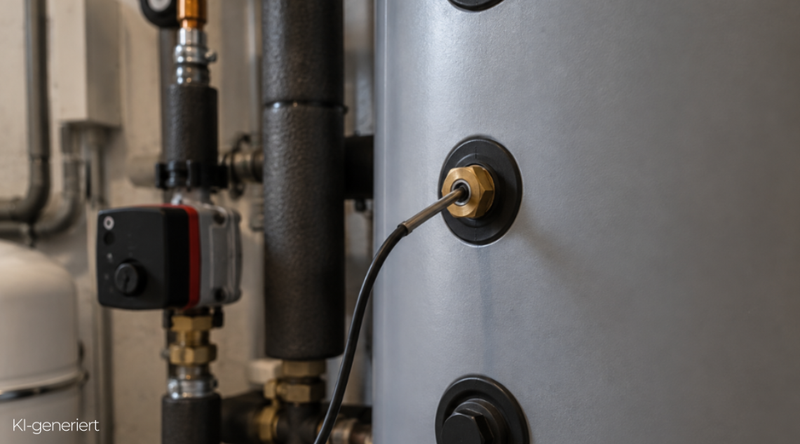

Ein Tauchfühler sitzt häufig in einer Tauchhülse, die in den Speicher hineinragt. Der Sensor selbst kann dadurch vom Wasser getrennt bleiben. Das erleichtert bei einer intakten Tauchhülse den Austausch, weil der wasserführende Bereich unter Umständen nicht geöffnet werden muss.
Eine passende Tauchhülse muss unter anderem hinsichtlich Einbaulänge, Durchmesser, Anschluss, Werkstoff und Einsatzbedingungen zur Anlage passen.
Ein Anlegefühler misst dagegen die Temperatur über den direkten Kontakt mit einer Oberfläche. Dafür muss der Sensor ausreichend fest und an der vorgesehenen Position anliegen. Je nach Anlage kommen dafür Fühlerhalter, Haltefedern oder weitere Befestigungsteile zum Einsatz.
Welche Bauform erforderlich ist, richtet sich immer nach dem vorgesehenen Anlagenaufbau. Auch die Höhe des Sensors im Pufferspeicher sollte nicht beliebig gewählt werden, weil sie die erfasste Temperatur und damit die Regelung beeinflusst.
Das kann der Fall sein, ist aber nicht grundsätzlich so.
Entscheidend ist nicht allein, ob der Sensor in einem Warmwasserspeicher oder Pufferspeicher eingesetzt wird. Maßgeblich sind der vorgesehene Reglereingang, die Kennlinie, die Bauform, die Abmessungen und der Temperaturbereich.
Deshalb sollte die Gerätezuordnung immer geprüft werden, bevor ein Ersatzfühler bestellt wird.
Ja, besonders bei Widerstandsfühlern kann der Widerstand der Anschlussleitung in die Messung eingehen.
Mit zunehmender Kabellänge steigt der Leitungswiderstand. Je nach Sensor und Regelung kann dies den ermittelten Temperaturwert beeinflussen. Auch schlechte Verbindungen und Übergangswiderstände können Messfehler verursachen.
Benötigte Fühlerverlängerungen, Anschlussleitungen oder Verbindungsklemmen sollten deshalb entsprechend den Herstellervorgaben ausgeführt werden. Eine pauschale maximal zulässige Kabellänge lässt sich nicht für alle Heizungsanlagen angeben.

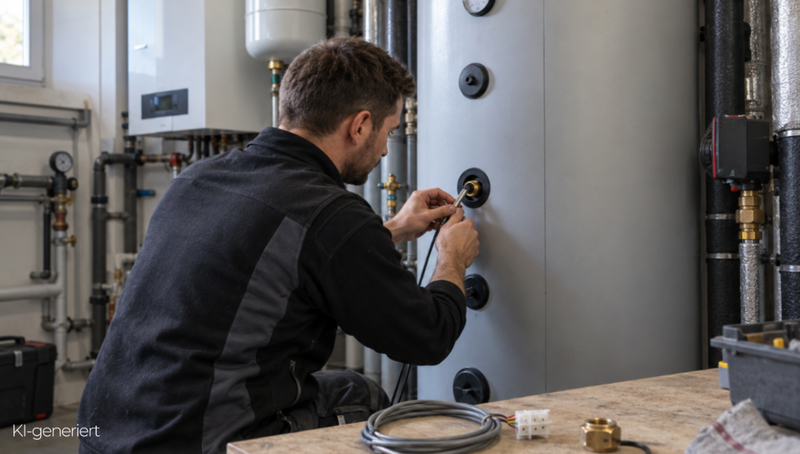

Nach der sicheren Außerbetriebnahme wird der vorhandene Fühler nach Herstellervorgabe gelöst und durch die passende Ausführung ersetzt.
Der neue Sensor muss an der vorgesehenen Stelle sitzen und korrekt mit dem richtigen Fühlereingang der Regelung verbunden werden. Klemmenbelegung, Steckerkodierung und Leitungsführung sind je nach Anlage unterschiedlich.
Vor dem Einbau lohnt sich außerdem ein Blick auf den Lieferumfang. Je nach Ausführung können zusätzliche Fühlerleitungen, Haltefedern, Fühlerhalter oder andere Befestigungsteile benötigt werden.
Das hängt von der Einbauart ab.
Wird lediglich ein Sensoreinsatz aus einer intakten, geschlossenen Tauchhülse herausgezogen, bleibt der wasserführende Bereich in der Regel geschlossen.
Anders ist es, wenn die Tauchhülse selbst oder ein direkt wasserberührter Fühler entfernt wird. Dann muss der betroffene Anlagenteil entsprechend der Herstellervorgaben abgekühlt, abgesperrt, drucklos gemacht und gegebenenfalls entleert werden.
Werden wasserführende Anschlüsse geöffnet, müssen außerdem die dafür vorgesehenen Dichtungen verwendet werden. Die Dichtung muss hinsichtlich Material, Abmessung, Medium und Temperatur zur jeweiligen Verbindung passen.
Eine Reinigung ist nur in bestimmten Fällen sinnvoll.
Äußerliche Verschmutzungen können je nach Bauform vorsichtig entfernt werden. Ein trocken in einer geschlossenen Tauchhülse sitzender Sensor muss jedoch normalerweise nicht entkalkt werden, weil er gar keinen direkten Kontakt zum Speicherwasser hat.
Elektrische Anschlüsse sollten trocken bleiben. Aggressive Reinigungsmittel oder Werkzeuge, die den Sensor beschädigen könnten, sind zu vermeiden.
Ein elektrischer Defekt lässt sich durch Reinigung nicht beheben.
Eine regelmäßige Kalibrierung ist nicht grundsätzlich bei jedem Speicherfühler erforderlich. Entscheidend sind die Vorgaben des jeweiligen Herstellers und die Anforderungen der Anlage.
Dabei sollte zwischen verschiedenen Begriffen unterschieden werden:
Kalibrieren bedeutet, die Abweichung eines Messwerts gegenüber einer Referenz festzustellen.
Justieren bedeutet, ein Messsystem so einzustellen, dass eine vorhandene Abweichung reduziert wird.
Eine einfache Funktionsprüfung dient dagegen dazu, festzustellen, ob der Sensor grundsätzlich plausible Werte liefert.
Ein falsch ausgewählter oder defekter Fühler sollte nicht einfach über einen Korrekturwert in der Regelung ausgeglichen werden.
Für eine sinnvolle Vergleichsmessung müssen der Speicherfühler und ein geeignetes Referenzthermometer möglichst dieselbe Temperatur erfassen.
Werden die Temperaturen an unterschiedlichen Höhen im Speicher gemessen, können Abweichungen allein durch die Temperaturschichtung entstehen.
Aussagekräftiger sind deshalb Messungen an möglichst gleicher Stelle und unter stabilen Bedingungen. Mehrere Messpunkte im relevanten Temperaturbereich liefern zusätzlich mehr Informationen als ein einzelner Vergleichswert.
Nein.
Auch ein als „Universalfühler“ angebotenes Bauteil muss zur Kennlinie der Regelung, zum Temperaturbereich, zur Bauform und zur Einbausituation passen.
Die Bezeichnung „universal“ bedeutet daher nicht automatisch, dass der Sensor in jeder Heizungsanlage verwendet werden kann.
Gerade beim Ersatz eines Speicherfühlers ist es deshalb sinnvoll, vor der Bestellung die Gerätezuordnung und technischen Daten genau abzugleichen.
Steht fest, wo der Fehler liegt, lässt sich das benötigte Ersatzteil gezielt auswählen.
Neben dem eigentlichen Speicherfühler können je nach Reparatur auch NTC-Fühler, PT1000-Fühler, Tauchfühler, Tauchhülsen, Fühlerleitungen, Verlängerungsleitungen, Verbindungsklemmen, Fühlerhalter, Haltefedern oder Dichtungen relevant sein.
Welche Teile tatsächlich benötigt werden, hängt immer von der jeweiligen Anlage und der festgestellten Fehlerursache ab. Dadurch bleibt die Reparatur gezielt: Fehler prüfen, Fühlertyp bestimmen, Kompatibilität abgleichen und erst dann das passende Ersatzteil einsetzen.
