Der Wärmetauscher gehört zu den zentralen Bauteilen einer Heizungsanlage. Er überträgt Wärme von einem Medium auf ein anderes. Ablagerungen, Verkalkung, Korrosion oder Undichtigkeiten können seine Funktion jedoch beeinträchtigen.
Mögliche Folgen sind eine nachlassende Warmwasserleistung, auffällige Druckveränderungen oder sichtbare Undichtigkeiten. Das bedeutet jedoch nicht automatisch, dass der Wärmetauscher ausgetauscht werden muss.
Für die Fehlersuche ist entscheidend: Welcher Wärmetauschertyp ist betroffen und liegt eine Verschmutzung, Verkalkung, beschädigte Dichtung oder ein tatsächlicher Materialschaden vor?
Je nach Heizgerät kommen unterschiedliche Wärmetauscher zum Einsatz.
Der Hauptwärmetauscher überträgt die erzeugte Wärme auf das Heizungswasser.

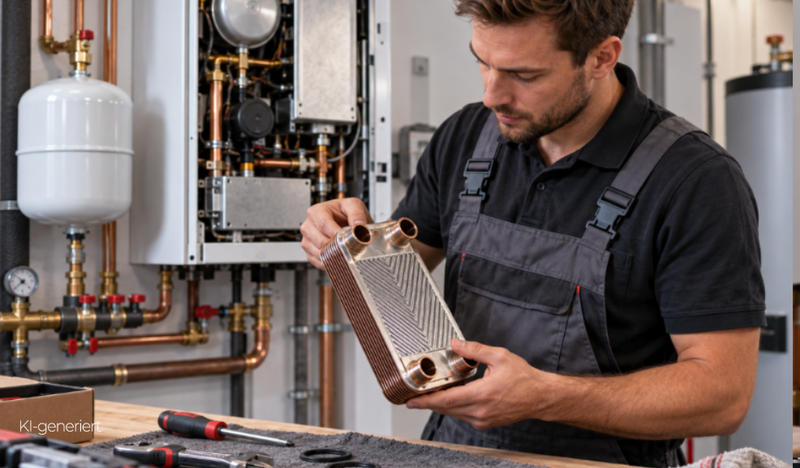

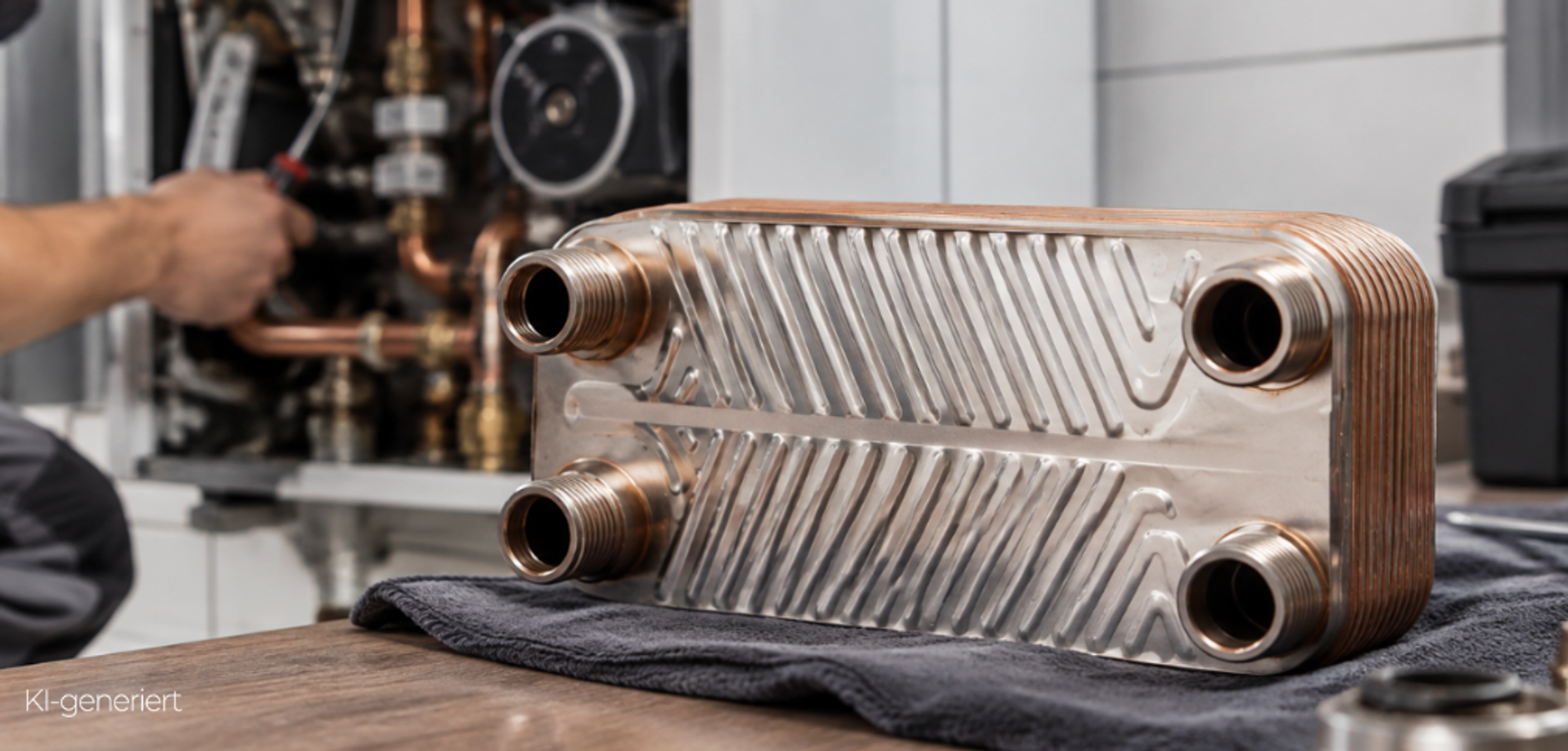

Ein Plattenwärmetauscher besteht dagegen aus mehreren dünnen Platten mit getrennten Strömungskanälen. In Kombigeräten wird er häufig für die Warmwasserbereitung eingesetzt.
Diese Unterscheidung ist wichtig, weil ein verschmutzter Hauptwärmetauscher andere Fehlerbilder verursachen kann als ein verkalkter oder intern undichter Plattenwärmetauscher.
Ein einzelnes Symptom reicht nicht aus, um einen Wärmetauscherdefekt sicher festzustellen.
Mögliche Hinweise sind:
nachlassende Warmwasserleistung
schwankende Warmwassertemperaturen
Warmwasser erreicht die Solltemperatur nicht
eingeschränkte Wärmeübertragung
Feuchtigkeit an Wärmetauscher oder Anschlüssen
Kalk- oder Korrosionsspuren
wiederkehrender Druckverlust
kontinuierlicher Druckanstieg bei bestimmten Kombigeräten
Auch andere Bauteile wie Sensoren, Pumpen, Ventile oder hydraulische Komponenten können ähnliche Symptome verursachen.
Deshalb gilt: Erst die Ursache eingrenzen, dann das passende Ersatzteil auswählen.
Die engen Strömungskanäle eines Plattenwärmetauschers können durch Kalk und andere Ablagerungen beeinträchtigt werden.
Typische Hinweise sind:
Warmwasser wird nicht mehr ausreichend heiß
Warmwasserleistung nimmt ab
Temperatur schwankt während der Zapfung
Durchfluss ist eingeschränkt
Wärme wird schlechter übertragen
Bei Plattenwärmetauschern zur Trinkwassererwärmung kann insbesondere die Trinkwasserseite von Kalkablagerungen betroffen sein.
Eine schwache Warmwasserleistung allein ist jedoch keine eindeutige Diagnose. Auch Siebe, Sensoren, Ventile und weitere Komponenten sollten bei der Fehlersuche berücksichtigt werden.
Wärmetauscher defekt, verkalkt oder nur verschmutzt?
Für die Reparatur ist entscheidend, welche Ursache tatsächlich vorliegt.
Verkalkung oder Verschmutzung:
Je nach Bauart und Herstellervorgabe kann eine fachgerechte Reinigung oder Entkalkung möglich sein.
Undichte Dichtung:
Tritt Feuchtigkeit auf, sollte geprüft werden, ob wirklich der Wärmetauscher selbst oder lediglich ein O-Ring, eine Flachdichtung beziehungsweise eine Anschlussstelle undicht ist.
Materialschaden:
Bei Rissen, starker Korrosion oder einer Undichtigkeit direkt am Wärmetauscher kann ein Austausch erforderlich sein.
Ob ein Wärmetauscher gereinigt werden kann, hängt von Bauart, Material, Verschmutzungsgrad und Herstellervorgaben ab.
Ein verkalkter Plattenwärmetauscher kann je nach Gerät beispielsweise fachgerecht entkalkt oder gespült werden.
Eine Reinigung hilft dagegen nicht bei:
Rissen
Durchkorrosion
internen Undichtigkeiten
beschädigten Dichtflächen
mechanischen Schäden
Ein Austausch kann außerdem erforderlich sein, wenn starke Ablagerungen nicht mehr entfernt werden können oder die Wärmeübertragung trotz Reinigung eingeschränkt bleibt.
Eine Undichtigkeit kann unterschiedliche Ursachen haben, beispielsweise:
Materialalterung
Korrosion
thermische Belastung
starke Temperaturwechsel
mechanische Beschädigungen
beschädigte Anschlüsse
verschlissene Dichtungen
Deshalb sollte die genaue Leckagestelle festgestellt werden, bevor der komplette Wärmetauscher ersetzt wird.
Befindet sich die Undichtigkeit lediglich an einem O-Ring oder einer Anschlussdichtung, kann der Austausch des entsprechenden Ersatzteils ausreichen.
Bei bestimmten Kombigeräten kann ein intern undichter Plattenwärmetauscher einen kontinuierlichen Druckanstieg verursachen.
Normalerweise sind Trinkwasser- und Heizwasserseite voneinander getrennt. Entsteht im Plattenwärmetauscher eine interne Verbindung, kann durch den höheren Trinkwasserdruck Wasser in den Heizkreis gelangen.
Der Anlagendruck steigt dadurch langsam an – teilweise auch ohne laufenden Heizbetrieb.
Bei einem solchen Fehlerbild sollten unter anderem geprüft werden:
Füllarmatur beziehungsweise Nachspeisung
Füllverbindung
Plattenwärmetauscher
Druckverhalten bei kalter Anlage
Steigt der Druck dagegen hauptsächlich beim Aufheizen stark an und fällt nach dem Abkühlen wieder deutlich ab, sollte insbesondere das Membran-Ausdehnungsgefäß geprüft werden.
Ja. Tritt Heizungswasser über eine äußere Undichtigkeit am Wärmetauscher, an einer Anschlussstelle oder Dichtung aus, kann der Anlagendruck sinken.
Bei einem intern undichten Plattenwärmetauscher zwischen Trinkwasser- und Heizungsseite kann dagegen das gegenteilige Fehlerbild auftreten: Wasser gelangt in den Heizkreis und der Druck steigt.
Bei wiederkehrendem Druckverlust sollte deshalb die gesamte Anlage auf mögliche Leckagen geprüft werden.

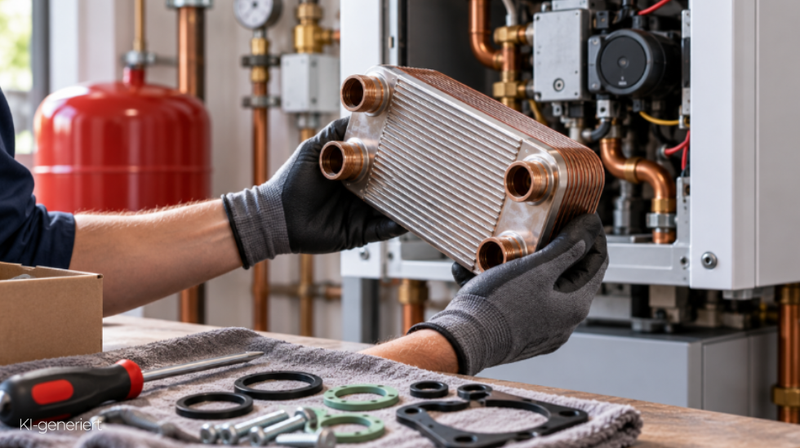

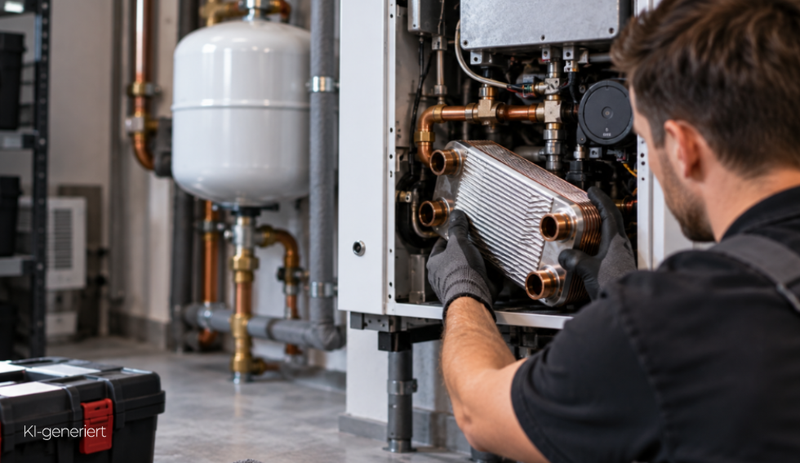

Beim Austausch sollte nicht nur der Wärmetauscher selbst betrachtet werden.
Je nach Heizgerät können zusätzlich relevant sein:
Dichtungssätze
O-Ringe
Flachdichtungen
Dichtungen an Wärmetauscher-Verschraubungen
Isolierplatten für Wärmetauscher
Anschluss- und Befestigungsteile
Wartungssets
Welche Teile erneuert werden müssen, richtet sich nach Gerät und Herstellervorgabe.
Wärmetauscher sollten nicht ausschließlich anhand ihrer Bauform oder Abmessungen ausgewählt werden.
Für eine eindeutige Ersatzteilzuordnung sind besonders wichtig:
Hersteller
genaue Gerätebezeichnung
Gerätetyp
Serien- oder Gerätenummer
Herstellernummer
vorhandene Ersatzteilnummer
Geräteausführung
Gerade innerhalb einer Baureihe können verschiedene Wärmetauscher eingesetzt werden.
Vor der Bestellung sollte deshalb geprüft werden, für welche Gerätevariante der jeweilige Wärmetauscher vorgesehen ist.
1. Fehlerbild aufnehmen
Warmwasserleistung, Temperaturen und Druckverhalten kontrollieren.
2. Sichtprüfung durchführen
Auf Feuchtigkeit, Kalk, Korrosion und beschädigte Anschlüsse achten.
3. Druckverhalten bewerten
Prüfen, ob der Druck dauerhaft oder hauptsächlich beim Aufheizen steigt.
4. Andere Fehlerquellen ausschließen
Pumpen, Sensoren, Ventile, Nachspeisung und Ausdehnungsgefäß berücksichtigen.
5. Reinigung oder Austausch bewerten
Bei Verschmutzungen kann je nach Vorgabe eine Reinigung möglich sein. Bei Materialschäden kann ein Austausch erforderlich werden.
6. Ersatzteil eindeutig bestimmen
Geräte- und Ersatzteildaten vor der Bestellung abgleichen.
Eine nachlassende Warmwasserleistung oder ein auffälliger Heizungsdruck bedeutet nicht automatisch, dass der Wärmetauscher der Heizung defekt ist.
Zunächst sollte geklärt werden, ob Haupt- oder Plattenwärmetauscher betroffen sind und ob Verkalkung, Verschmutzung, eine beschädigte Dichtung oder ein tatsächlicher Materialschaden vorliegt.
Ist ein Austausch notwendig, sollten Gerätebezeichnung, Seriennummer und vorhandene Ersatzteildaten genau abgeglichen werden. So lassen sich der passende Wärmetauscher sowie benötigte Dichtungen, O-Ringe und weitere Ersatzteile gezielt auswählen.
